河南市政道路给排水设计施工图

本图纸为 河南市政道路给排水设计施工图。
  • 功能:交通道路
  • 设计内容:给水系统,污水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 图纸张数:20张以上
  • 管道方式:暗沟
  • 设计时间:2014年
  • 设计说明:有
设计标准⑴ 排水体制采用雨污分流制。⑵ 雨水管按满流设计,污水管按非满流设计。⑶ 雨水管最小流速为0.75m/s,污水管最小流速为0.6m/s。        管网施工原则上应在地基满足容许工后沉降的前提下方可进行反开槽施工。沟槽开挖,其开挖断面以保证坑槽壁土体稳定,施工安全方便,尽量少挖土方为原则,槽底内不得受水浸泡。沟槽回填,回填时槽内应无积水,不得采用淤泥、腐植土及有机物回填。钢筋混凝土管沟槽开挖与回填:详见《沟槽挖填断面图》。图片展示:
河南市政道路给排水设计施工图

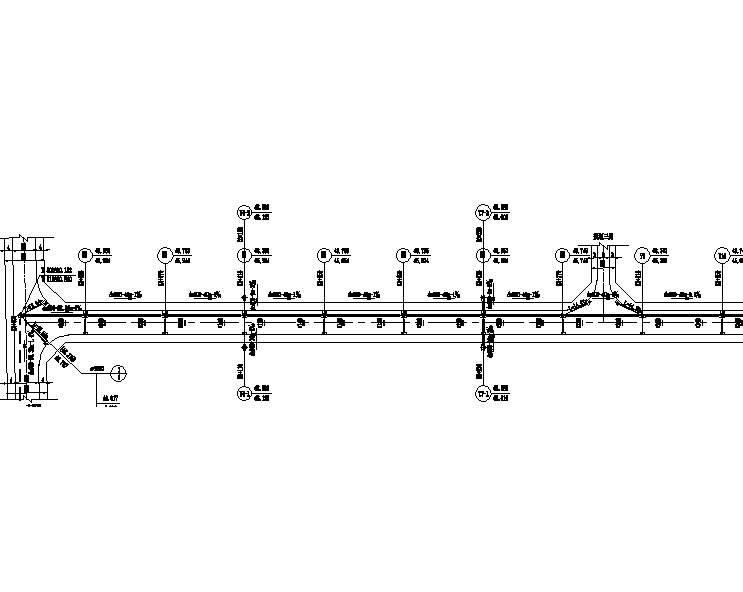

雨水平面图第一部分

河南市政道路给排水设计施工图

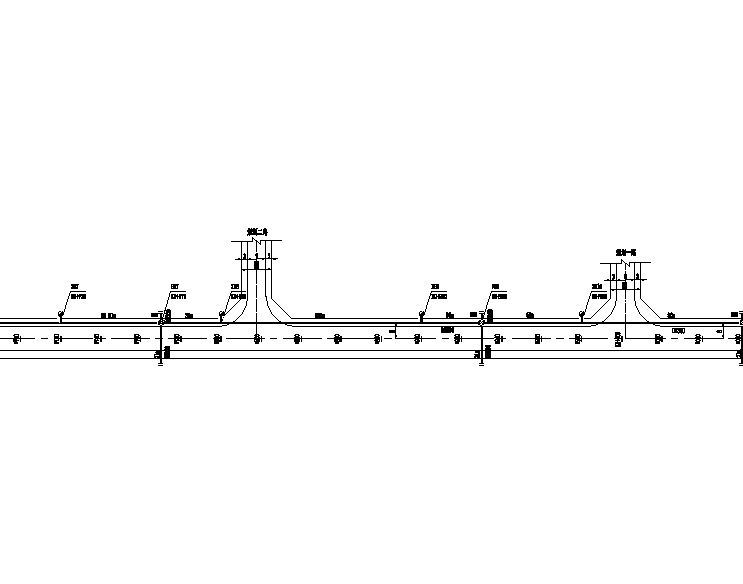

光明路污水平面图第二部分

河南市政道路给排水设计施工图

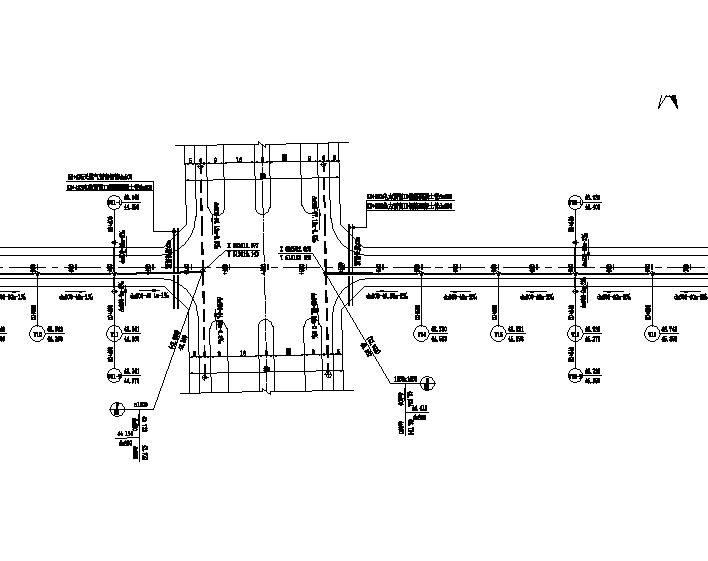

光明路给水平面图第三部分

河南市政道路给排水设计施工图

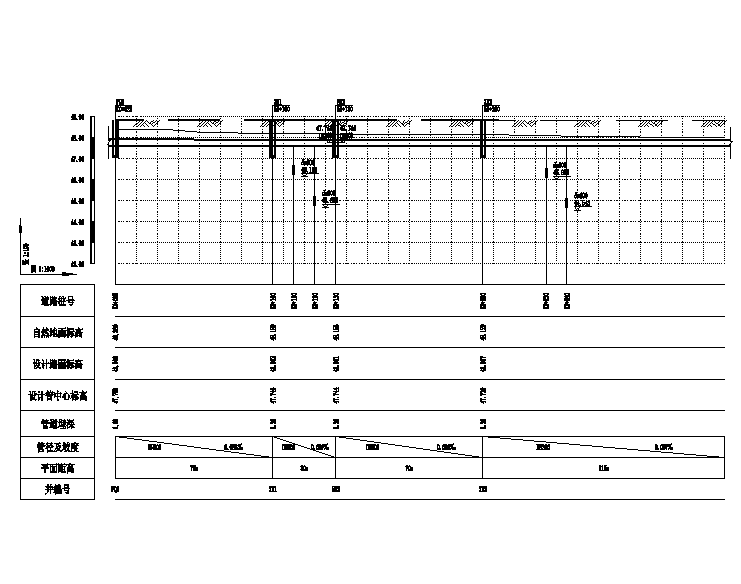

光明路给水纵断面图

河南市政道路给排水设计施工图

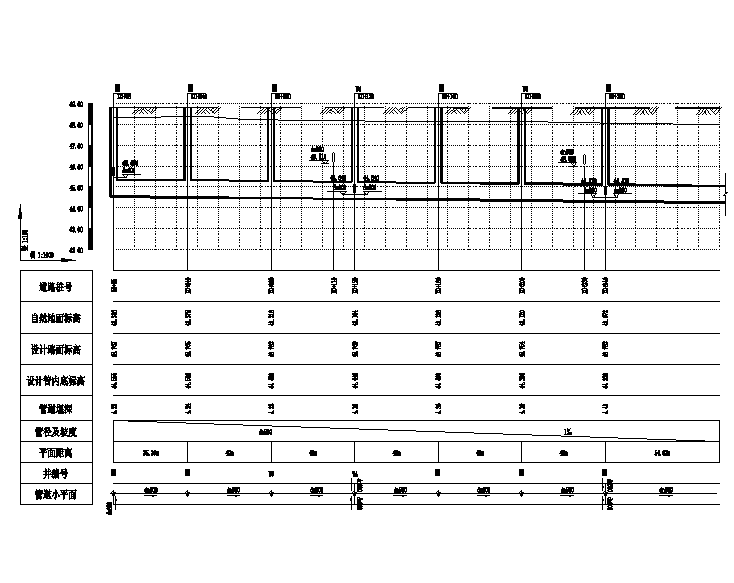

光明路污水纵断面图

河南市政道路给排水设计施工图

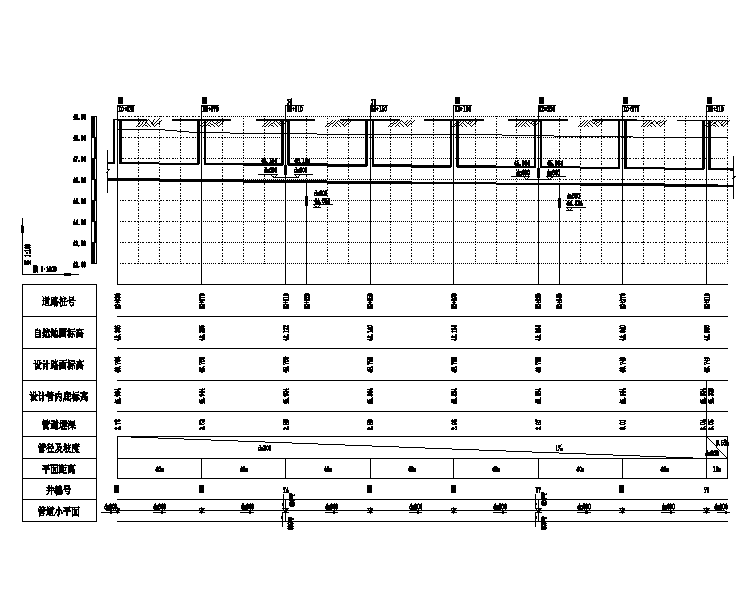

光明路雨水纵断面图
