CAD统计求和–插件

在你做图时,最终可能需要统计明细栏、材料表等,你可能要对几十甚至几百项数据进行累加求知,怎样才能轻松的完成这一步?本插件就是针对此任务而专门开发的VBA宏。拥有本插件,你只需在CAD中运行本插件,把你想要累加的数据全部选取,就可得到这些数据的总和,是不是很方便?注册后的用户还拥有几种方便的将结果保存的方法!

一、用户协议

1、插件说明:

   在你做图时,最终可能需要统计明细栏、材料表等,你可能要对几十甚至几百项数据进行累加求知,怎样才能轻松的完成这一步?本插件就是针对此任务而专门开发的VBA宏。拥有本插件,你只需在CAD中运行本插件,把你想要累加的数据全部选取,就可得到这些数据的总和,是不是很方便?注册后的用户还拥有几种方便的将结果保存的方法!

2、协议规定:

   要使用本插件,请根据其它共享软件中的规定惯例,尊重版权、共享资源、共同受益!同时本插件还有其自身要求,请用户注意:

a、本插件是在AutoCAD 2002版的VBA中开发,所以该插件应在AutoCAD 2002(R15)以上的版本中使用,同时要确保CAD中已安装了VBA组件,一般默认安装的CAD中均已安装了VBA组件,但精简、自定义等安装方式,可能没有安装VBA组件。如没装VBA组件,可进行如下操作来添加:

开始菜单->设置->控制面版->添加或删除程序->更改或删除程序->AutoCAD->更改添加/删除功能->下一步->选VBA支持->安装到本地硬盘->下一步->下一步!注:有些简装版CAD原程序中并不包含VBA组件,只能换完全版的CAD!

b、本插件只能处理CAD图中标准的单行、多行文字对像,且文字为标准数值,不能包含其它非数字字符。由于各系统的不同、各软件的兼容、各图形文件字体字库的差别,再加上本人水平有限,虽对所选数据进行识别判断,仍不能保证所有计算都准确。所以本插件不能用在重要的统计计算,只能用在一般的、不重要的统计、校核。本人郑重声明:由本插件计算错误而引起的一切损失,本人不负任何责任。

3、注册说明:

   在使用本插件后,如用户想方便的保存计算结果,可有尝注册本插件,注册费10元/套(每套只能用在一台电脑上)。如想注册,请联系如下地址:

KLLOO1@TOM.COM、KLL001@126.COM。

二、插件安装步骤

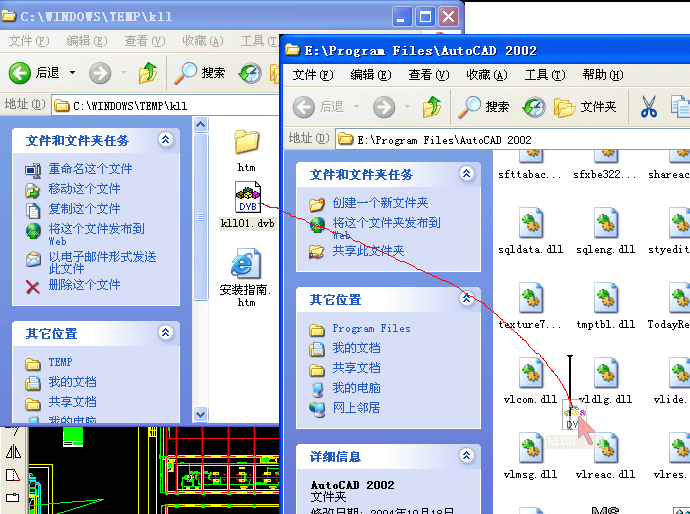

1、将解压出的文件kll01.dvb复制到CAD的安装目录

CAD统计求和--插件

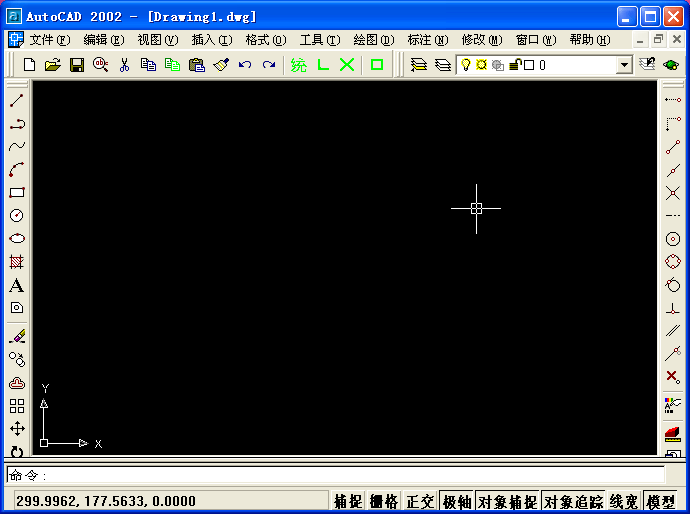

2、打开CAD

CAD统计求和–插件

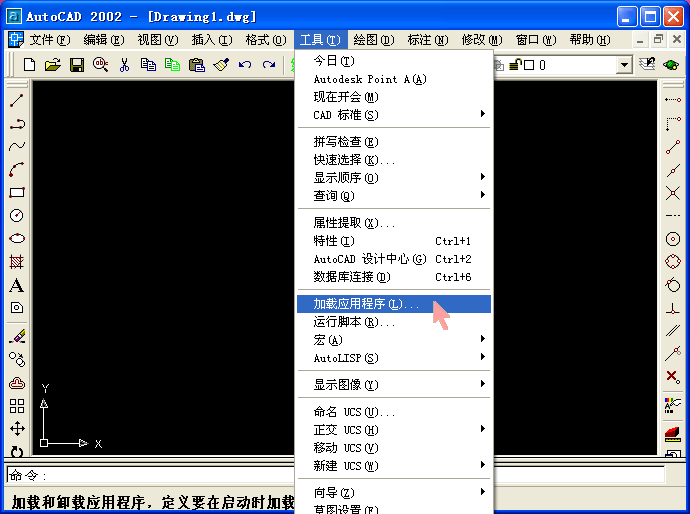

3、点选工具菜单下的加载应用程序



CAD统计求和–插件

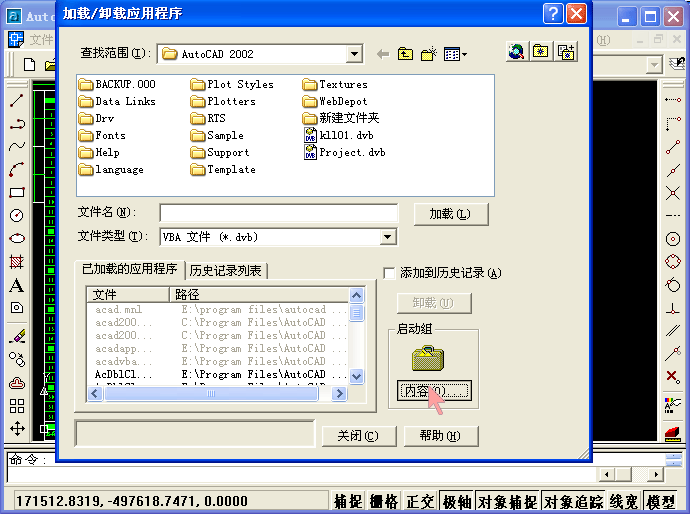

4、点击启动组中的内容按钮



CAD统计求和–插件

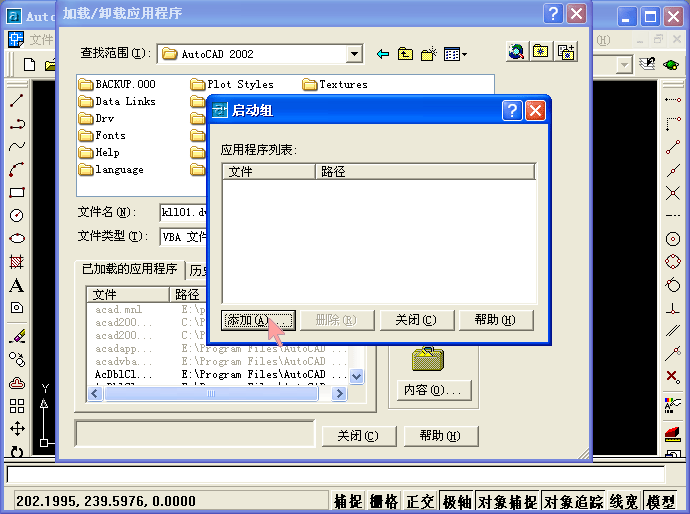

5、点击添加按钮



CAD统计求和–插件

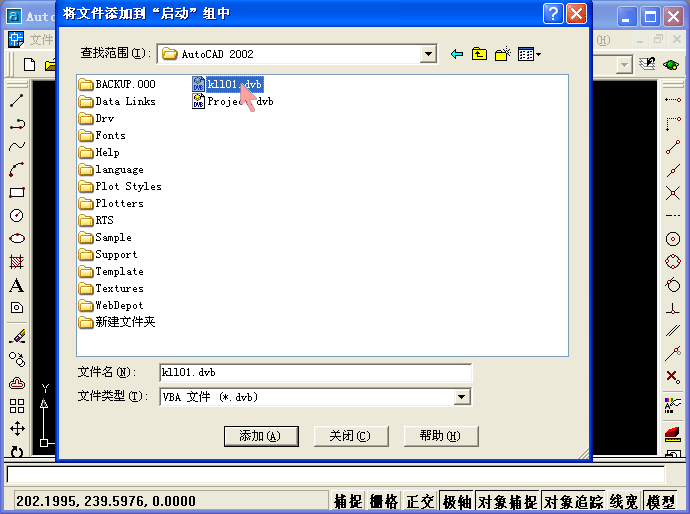

6、在CAD程序目录中选择添加KLL01.DVB

CAD统计求和–插件

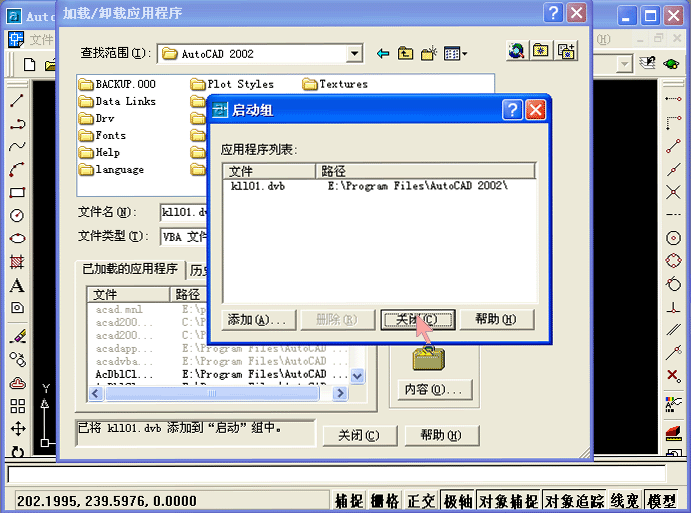

7、点关闭钮关闭启动组



CAD统计求和–插件

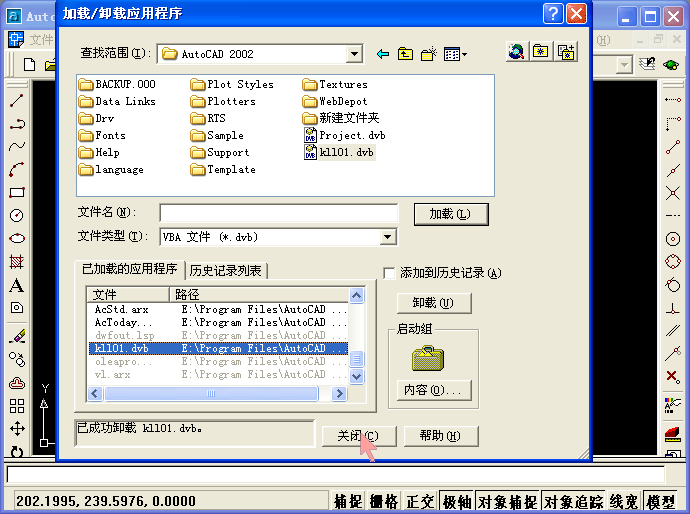

8、点关闭钮关闭加载、卸载应用程序对话框



CAD统计求和–插件

9、在任一工具栏按钮上单击右键,弹出的菜单后选自定义



CAD统计求和–插件

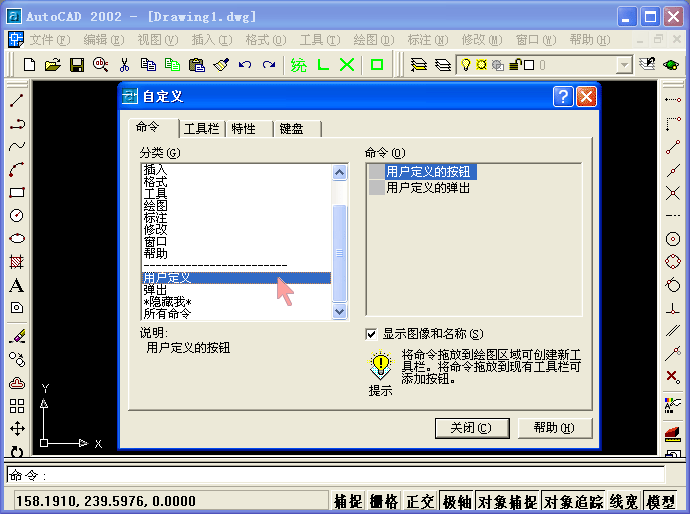

10、在命令选项卡中分类内点用户项



CAD统计求和–插件

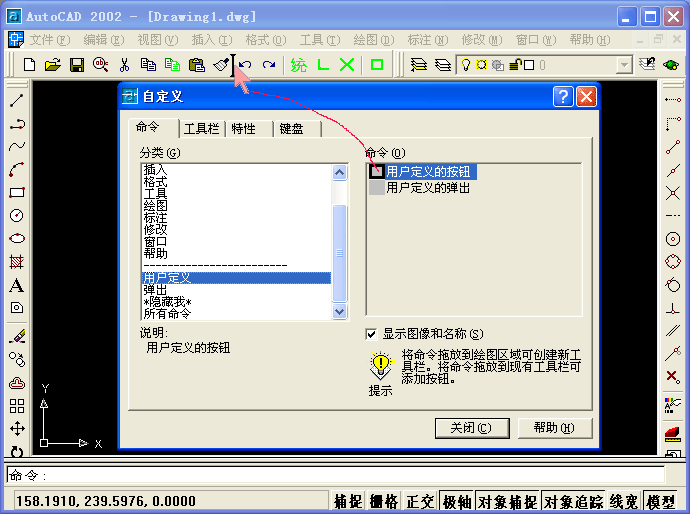

11、在右边命令框内左键点住用户定义的按钮



CAD统计求和–插件

12、拖至任一工具栏处你想放置的位置



CAD统计求和–插件

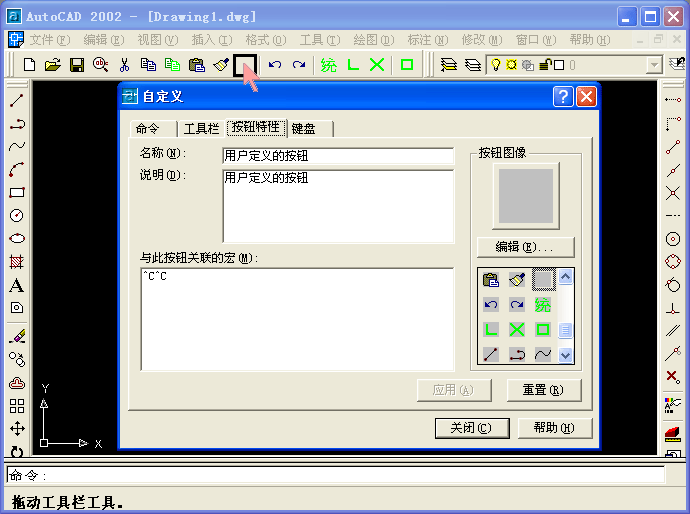

13、左击该新建按钮直至自定义框内转至按钮特性选项卡



CAD统计求和–插件

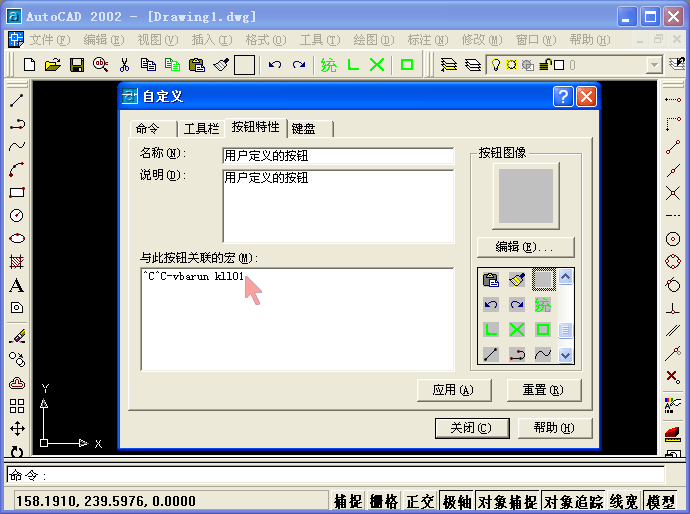

14、在与此按钮关联的宏内写入:^C^C-vbarun kll00

CAD统计求和–插件

15、点选编辑按钮



CAD统计求和–插件

16、编辑按钮图标



CAD统计求和–插件

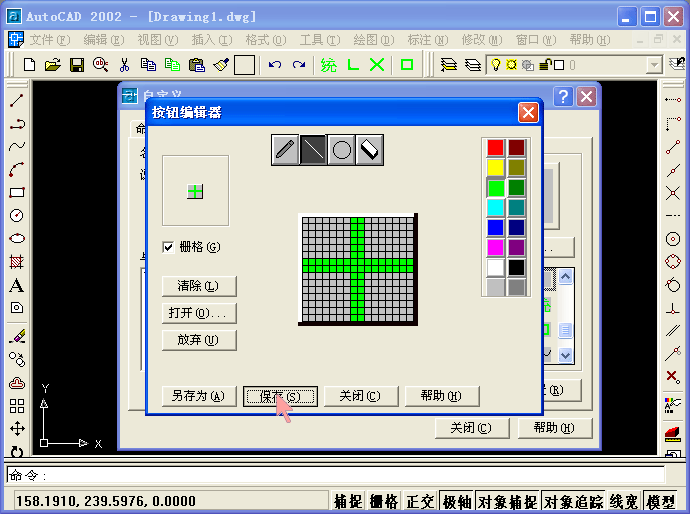

17、点选保存钮保存图标



CAD统计求和–插件

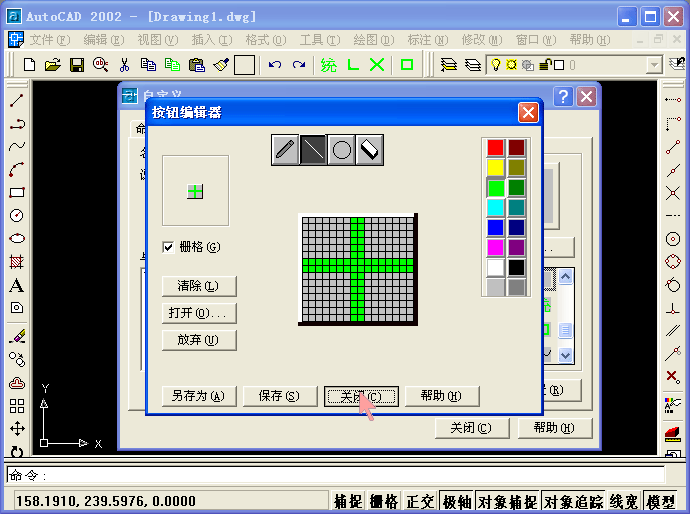

18、点关闭按钮关闭按钮编辑器



CAD统计求和–插件

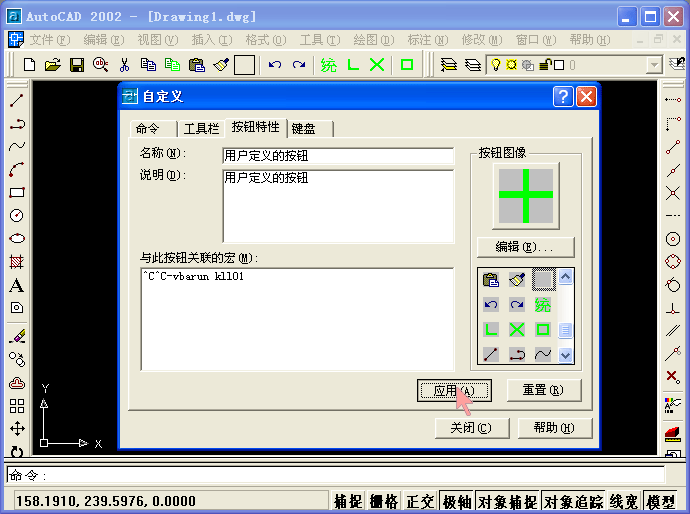

19、点应用按钮确认以上设定



CAD统计求和–插件

20、点关闭按钮自定义框

CAD统计求和–插件

三、使用方法

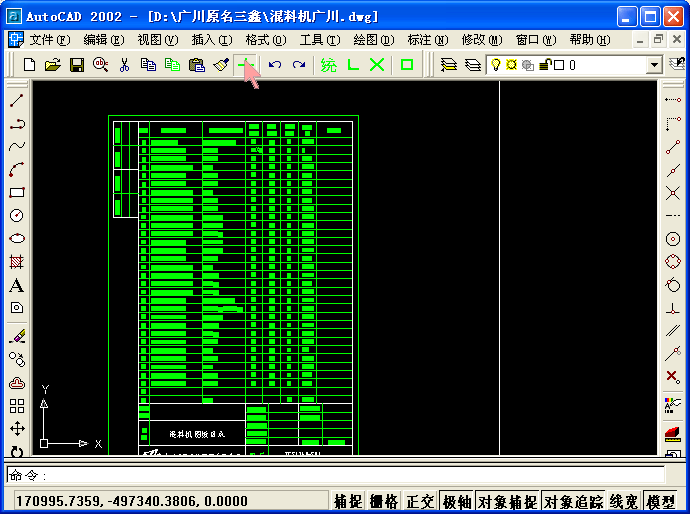

1、点选自定义的按钮



CAD统计求和–插件

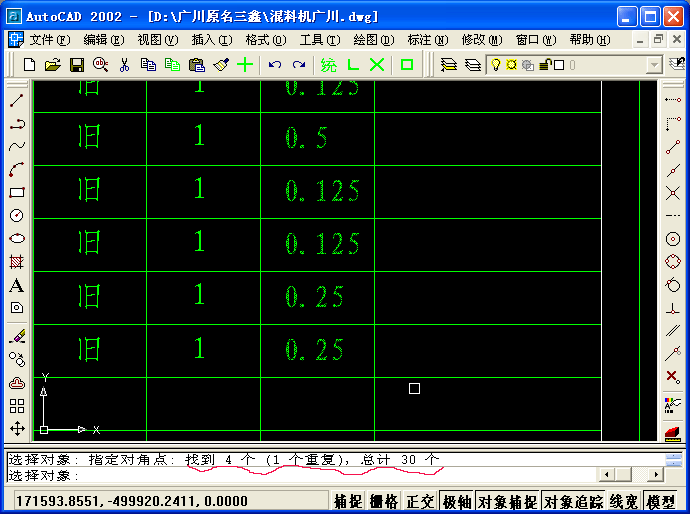

2、从图中选择要统计的数据,注意命令行所提示的选择对象的情况



CAD统计求和–插件

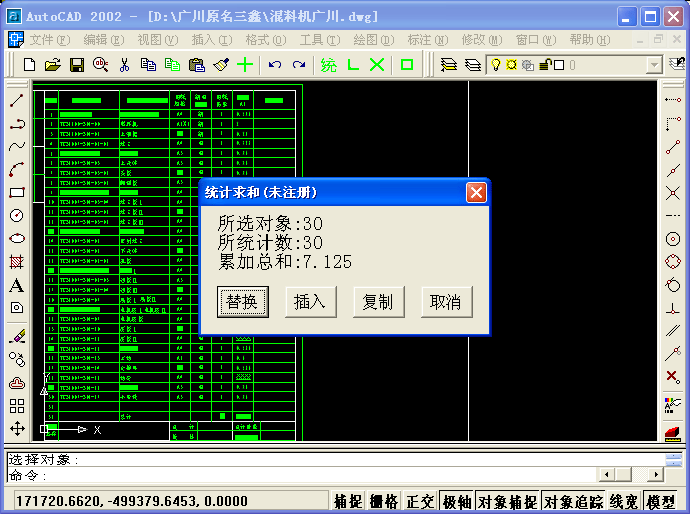

3、选择完毕后单击右键或回车、空格确认,显示计算结果。

CAD统计求和–插件
